在我国的商用车行业，法士特变速箱应用的比较普遍，尤其是12挡和16挡变速箱，在重型卡车上使用的更为广泛。

关于多挡位法士特变速箱的操作方法，老司机们早已驾轻就熟，可是，在换挡过程中，变速箱系统的各零部件具体是如何动作的，估计有许多老司机都不一定十分清楚。

今天，我们就以16挡变速箱为例，来聊一聊法士特变速箱在换挡时零部件的工作过程。通常来说，法士特16挡变速箱具有奇偶挡和高低挡两个挡位设置概念。

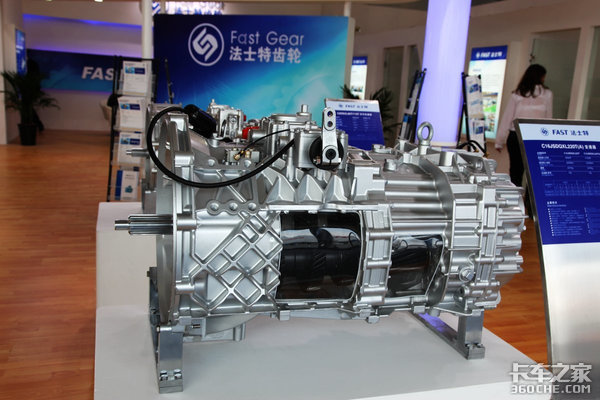

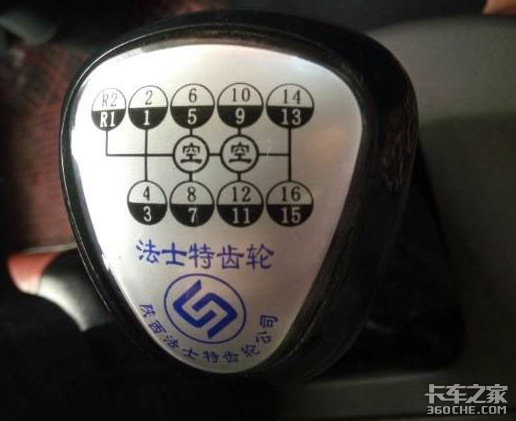

奇数挡是指单数挡位，偶数挡是指双数挡位，奇偶挡位的变换是由换挡手柄上的拨片来控制的；低挡位指1—8挡，高挡位指9—16挡，高低挡位的转换则由双H操纵装置上的拨头控制。

▎箱体由前后副箱和主箱三部分构成 2X4X2结构实现16挡位控制

法士特16挡变速箱箱体主要由：前副箱、主箱和副箱三部分组成，也就是我们常说的2X4X2结构。

变速箱动力传递过程：发动机输出的动力经过离合器系统后，首先传递到变速箱前副箱的一轴上面，通过一轴上的齿轮再把动力传递到主箱的双中间轴上，动力经过双中间轴之后，进入到浮动的二轴上面。

最后，二轴输出的动力通过副箱才传递到了箱体的外部，带动传动轴的转动。

法士特16挡变速箱区别于12挡变速箱的地方是，箱体中多了一个前副箱装置。变速箱前副箱的主要作用是实现奇偶挡的转换。

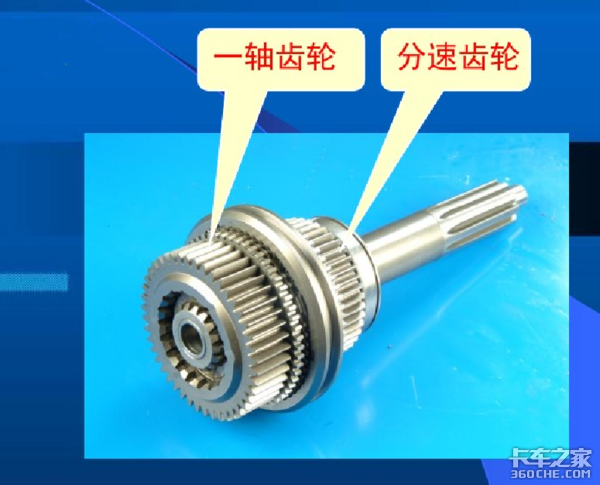

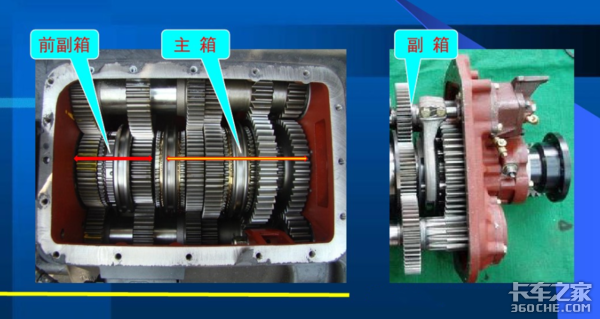

在前副箱的一轴上面空套一轴齿轮和分速齿轮，而两个齿轮中间惯性同步器和一轴则是花键连接。在挡位转换时，惯性同步器的接合套左右移动，分别带动不同的齿轮转动，从而实现挡位变换，这也是前副箱“2”的由来。

主箱和12挡变速箱相类似，同样具有双中间轴和浮动的二轴。二轴上面有两个惯性同步器，可以实现4个挡位的变换。

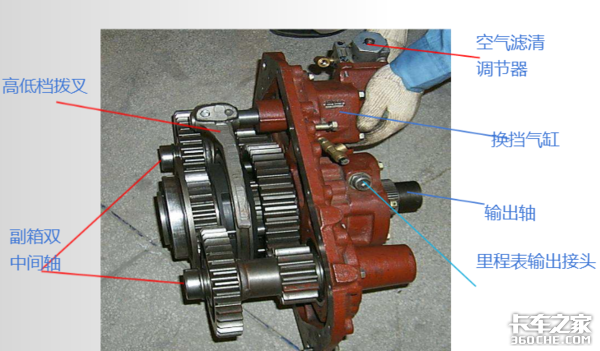

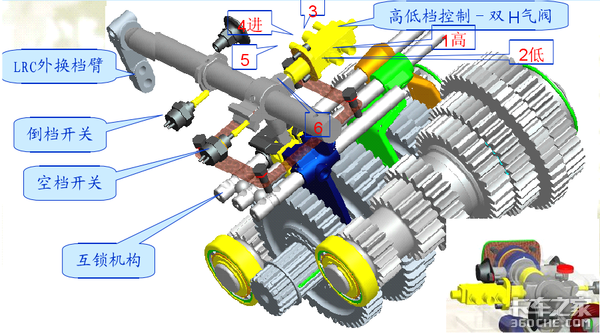

后副箱主要作用是控制高低挡位的转换。后副箱是由长短焊接轴，驱动齿和减速齿、副箱同步器及输出轴构成。副箱同步器通过左右移动，分别跟驱动齿或减速齿像啮合，从而实现变速箱高低挡位的转换。

▎变速箱前后副箱挡位转换由气动控制 主箱挡位变换则由手动完成

变速箱的挡位转换都是由拨叉拨动同步器接合套来实现的，其中前副箱和后副箱的惯性同步器是由气动操作来控制，主箱二轴上的两个惯性同步器则是由手动操作来完成。

车辆在正常行驶时，法士特16挡的挡位升降过程通常是整档升降，并不需要半挡操作，只有在爬坡或者山区道路行驶才会使用到操作手柄上的拨片，也就是这时才需要进行奇偶挡的转换。

减半挡时的正确操作

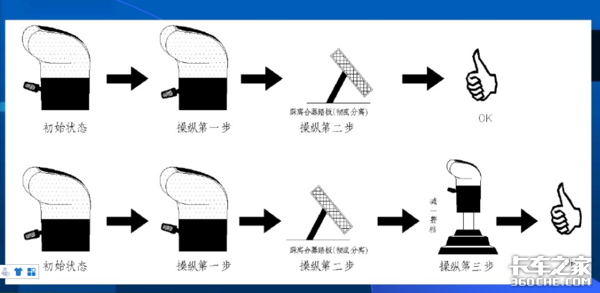

上图是16挡变速箱操作手柄的减半挡操作过程。例如，当变速箱需要减半挡时，如果拨片初始位置是向上状态，需要先拨动拨片到向下位置，再踩下离合踏板，这样就能实现档位自动变换，最后，再松开离合器踏板就可以了。

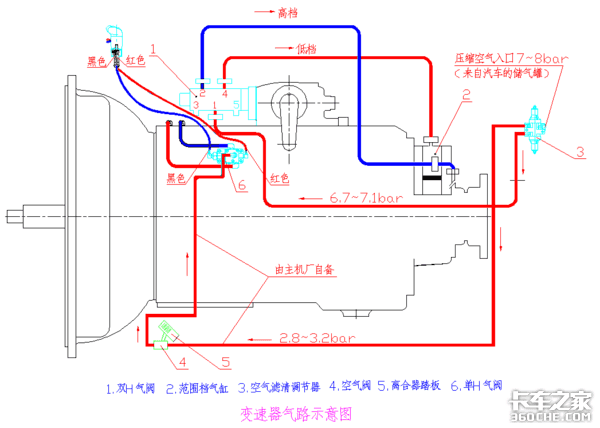

法士特16挡变速箱气路控制部分主要由两部分组成。当储气筒的气压，通过空气滤清调节器进入到变速箱气路控制系统后，一路气路由离合器控制阀控制变速箱前副箱的拨叉动作，一路则进入双H气阀后控制后副箱的拨叉动作。

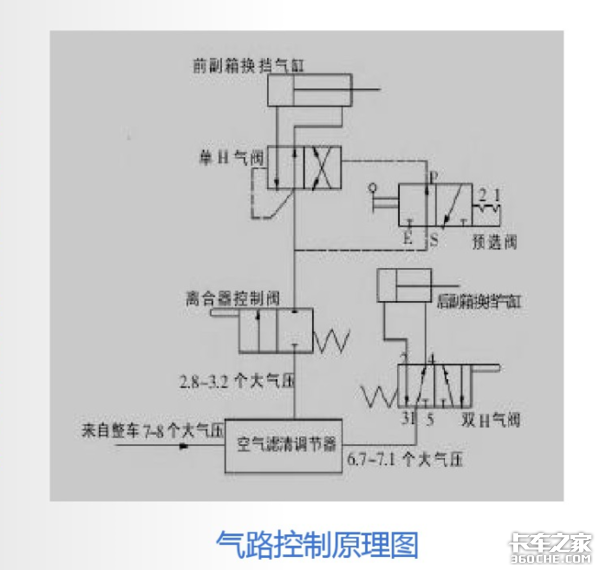

随动阀气路控制原理图

前副箱挡位转换，即奇偶挡变换时，需要用到半挡操作前文已经讲过。

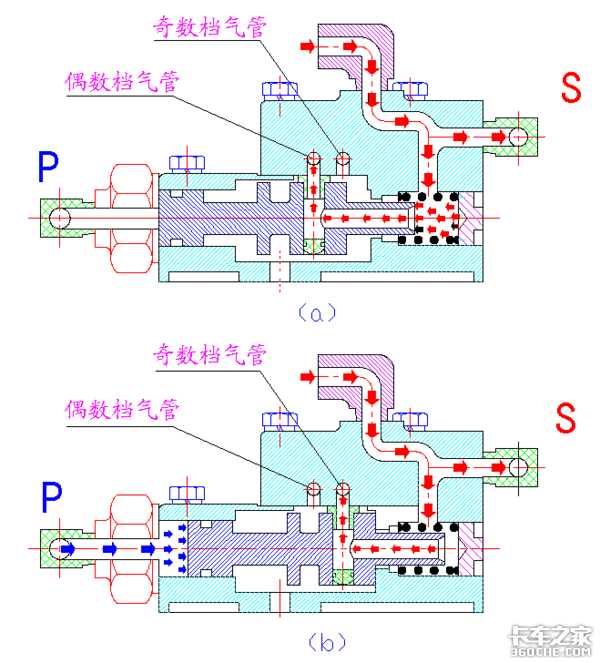

其工作过程是：先进行手柄的预选阀操作，拨动操作手柄上的拨片，迅速踩下离合踏板，这时离合控制器可以把前副箱的气路接通，从而控制单H气阀（也叫随动阀）接通相应的气路，推动前副箱拨叉完成奇偶挡位转换。

变速箱高低挡的转换则是由后副箱动作实现。

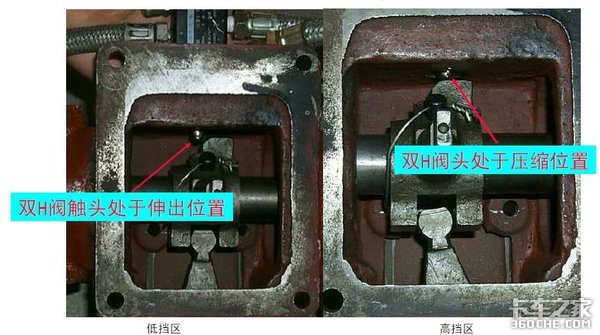

其工作过程为：空气滤清器的气路进入双H阀之后，双H阀触头是由变速箱上的双H操纵装置控制，当阀体上的触头处于伸出位置时，后副箱同步器是和减速齿相啮合处于低挡位区域。

反之，当触头处于压缩位置时，变速箱副箱同步器和驱动齿相连则处于高挡位区域。

▎结语

到此刻，法士特16挡变速箱的挡位变换气路控制过程也就介绍完毕了。

法士特变速箱作为重卡变速箱行业的龙头企业，质量可靠，技术成熟，而且维修便利，成本也低，因此才赢得了卡友们不错的口碑。

现在的法士特变速箱，已经不仅仅是商用车领域的领头企业，而是朝着更广阔的传动市场领域进行发展了，在制造业作为自主创新民族品牌，这一点还是值得国人骄傲的！（文/卡家号：翟鑫）
