ABS防抱死制动系统原理及组成图文讲解

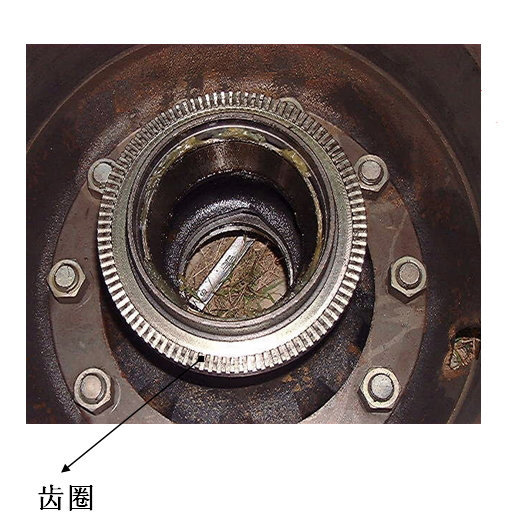

ABS齿圈

   ABS齿圈能够随车轮转动切割传感器磁场，由铁磁性材料组成，表面采用镀锌或镀铬，齿数一般有80齿、100齿或120齿。

   齿圈安装：将齿圈装入在轮毂上加工的平台，采用H8/s7过盈配合，轴向综合公差<0.2mm。

装配方式有加热装配和压力装配两种方式。加热装配的方法是加热至200°C，保温10分钟左右装入；压力装配即用工具沿齿圈周边用力装入。

ABS 传感器

   ABS传感器的作用是车轮转动时与齿圈相对运动产生交流电信号。其阻值在1100欧姆和1250欧姆之间，与环境温度有关。感应电压约110mV，与齿圈的间隙为0.7mm时的工作频率为100HZ，工作电压与传感器和齿圈之间的间隙成反比，与齿圈直径成正比，与轮速成正比。

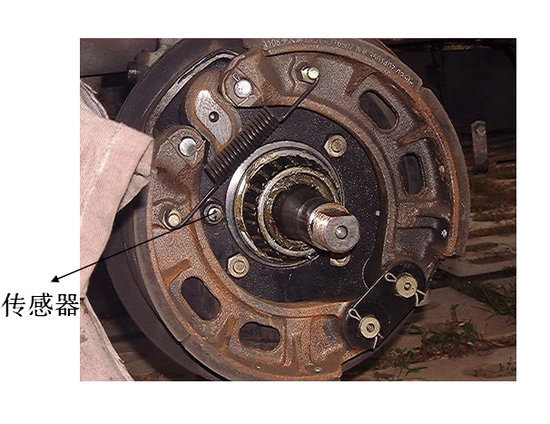

齿圈与传感器的安装图

   安装方法：后桥，要将传感器装入夹持体；前桥装入夹持体或转向臂上的孔。安装时先将衬套装入夹持体，然后传感器涂上润滑脂，装入衬套，要将传感 器用力推到接触齿圈。安装时齿圈与传感器之间的间隙不大于0.7mm。

ABS 电磁阀

   ABS电磁阀的作用：为制动室充气、排气和保压，ABS电磁阀的参数如下：工作电压：18－28 伏；线圈电阻：14－15欧姆；工作压力：0－11bar；接口尺寸：M22×1.5。

   ABS电磁阀的安装：车架上靠近制动室的位置，排气口朝下。倾斜不超过30度，电磁阀到制动室的管子不超过1.5m，管径大于9mm，图中1口接进气，2口接制动室。

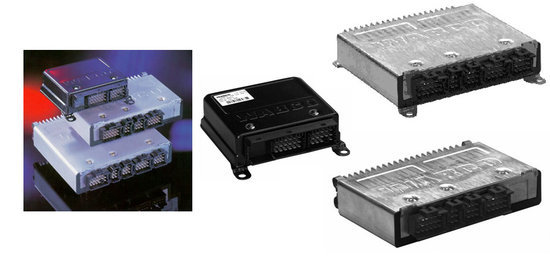

ABS ECU

   ABS ECU的作用：处理来自传感器的电信号，并发送信号到电磁阀。具有体积小，重量轻，成本低的特点。

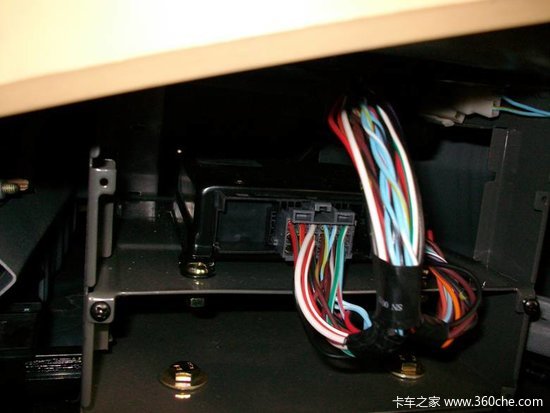

HOWO ABS ECU安装位置

A7  ABS ECU安装位置

   ABS ECU安装在密封仓内采用24 伏电源，具有缓速器控制接口，诊断接口ISO 9141，系统布置方式为4S/3M 、4S/4M，具有限速功能和非公路路面ABS功能，并具有ABS警告灯。
