终于明白了！ 神秘的尿素泵内部是这样

【卡车之家 原创】在国四排放实施后，国内的牵引车采用SCR技术路线居多，SCR系统最明显的特征是车辆装有一个尿素罐，里面储存着用于向尾气中喷射的尿素溶液。

如果后处理系统发生故障，ECU会减少喷油量，保证尾气排放不超标，这时候车辆会表现出动力不足，也就是我们卡友常说的限扭。虽然现在的卡车已经实行了国五排放，但是很多人对于尿素的后处理系统依然不熟悉，感觉它很神秘。

日常的后处理故障，多数是因后处理的喷射系统引起的故障，博世的2.2后处理系统，被广泛的应用在各类卡车上，今天我们将以博世2.2后处理系统的尿素泵为例，为大家讲解尿素泵的内部结构。

●  结构并不复杂

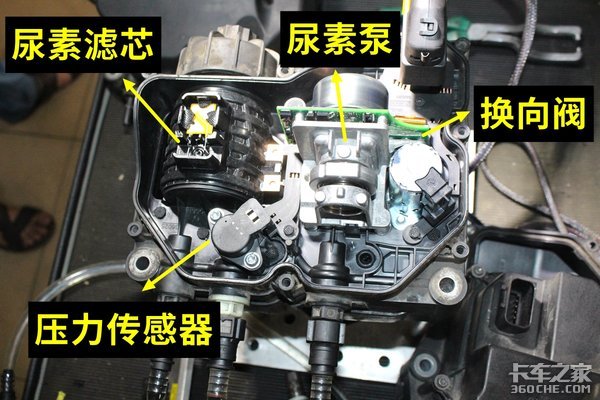

尿素泵的内部其实并不复杂，主要由膜片泵、电磁换向阀、压力传感器、尿素滤芯、电加热系统、引线框等部件组成。

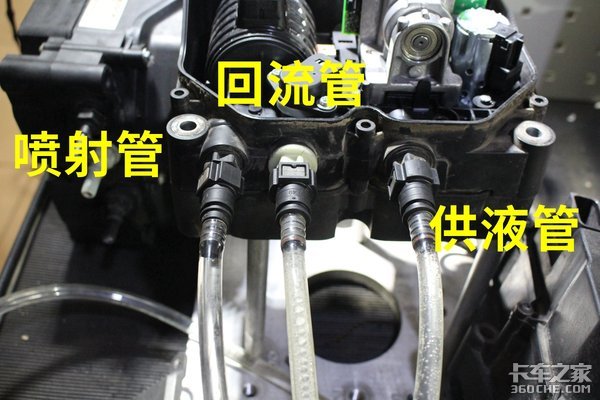

尿素泵外侧有三个尿素溶液管路，左边的是喷液管，中间的是回液管，右边的为进液管。

为系统建压提供动力的是一个膜片泵，膜片泵的转速会根据发动机排气量大小发生变化，最大泵压可以达到9Bar，达到压力后，多余的尿素溶液会通过回流管排回尿素罐。

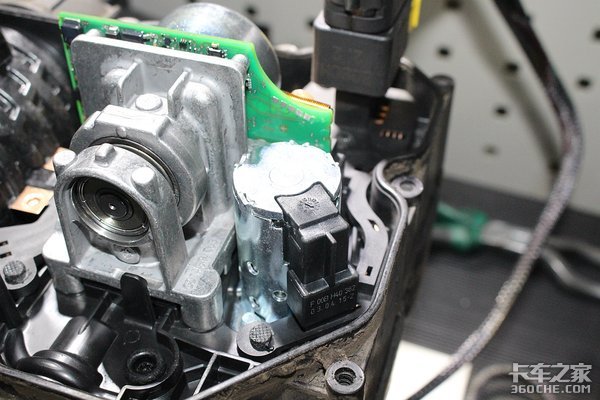

电磁换向阀，它的主要作用是改变尿素的正吸、倒吸，有人会问，为什么要这样设计？正吸，大家都知道，通过膜片泵建压，通过尿素喷嘴将尿素溶液进行喷射。如果车辆熄火，管路中会存留尿素溶液，大家都知道，低于零下11摄氏度尿素溶液会发生结晶，回吸排空设计，就是为了解决这个问题。停车时，系统会自动进行回吸，将管路中的尿素溶液排空，管路中的尿素溶液回吸到尿素箱。因尿素箱有水加热系统，冬季能对尿素进行加热，尿素溶液加热后，整个系统可以正常工作。

为了解决尿素泵内低温尿素结晶的问题，滤芯上面及引线框里有两个加热器，在低温的时候为尿素泵加热，防止低温尿素结晶。

尿素喷嘴安装在消音器前端，带有压力的尿素通过它喷射到尾气中。尿素喷嘴上有电磁阀，电磁阀会根据ECU信号，调整脉冲，实现喷射频率的调整。

说下重点，这个部位是尿素滤芯，很多人会问，尿素泵也有滤芯吗？是的，为了保证尿素系统的工作正常，无论是博世还是康明斯的后处理都有尿素滤芯，博世2.2系统的尿素滤芯在尿素泵内。

尿素滤芯下端的是压力传感器，用于检测尿素泵的压力，为SCR电控单元提供压力信号，保证尿素的喷射正常。

●  需要注意这两点

据了解，后处理容易出问题，主要是喷射部分引起的，所以大家需要注意这两点。

1、使用正品尿素溶液。劣质尿素溶液质量不达标，纯度不够，尿素溶液中含有杂质，容易结晶，导致喷嘴堵塞。这时，可以将尿素喷嘴拆卸，用开水煮，尿素溶解，喷嘴恢复正常。

2、定期更换尿素滤芯。尿素滤芯的容污能力是有限的，即使你使用的是正品尿素溶液，也需要定期更换。一旦滤芯失去过滤效果，尿素中的杂质会引起系统故障，尿素滤芯的更换里程一般在5万公里。

通过介绍，大家会发现尿素喷射系统并没那么神秘，内部结构很简单，之所以感觉神秘，那是因为大家不了解。建议大家使用正品尿素溶液，定期更换尿素滤芯，这样可以保证后处理的工作正常，发动机不被限扭，车辆才能正常的运行。（文/图 张立鑫）
